Pada konferensi musim semi untuk peluncuran produk Xiaomi baru yang diadakan di China pada 29 Maret, merek tersebut meluncurkan dua smartphone andalan baru, Xiaomi Mi 11 Pro dan Xiaomi Mi 11 Ultra. Dalam hal aksesori pengisian daya, Xiaomi menunjukkan kepada dunia seberapa jauh dari sudut pandang pengisian nirkabel dan pengisian cepat, dengan meluncurkan pengisi daya nirkabel berpendingin udara berdaya sangat tinggi 80W, bersama dengan yang lain. pengisi daya dengan pengisian cepat multi-koil yang mendukung pengisian daya hingga tiga perangkat pada saat bersamaan.
Multi-coil Pad Pengisian Nirkabel Xiaomi Mi terlihat dari dekat pada pembongkaran pertama
Baru-baru ini, charger nirkabel dengan pengisian cepat multi-koil telah resmi dijual di toko-toko Xiaomi di China dengan harga 599 yuan, sekitar 75 euro. Mengonfirmasi sekali lagi bahwa Xiaomi merupakan salah satu produsen smartphone yang paling mengedepankan perkembangan teknologi wireless charging. Di sisi lain, seperti yang kita ketahui, Xiaomi telah meluncurkan banyak produk pengisian nirkabel dalam beberapa tahun terakhir, semua tingkat tinggi dan dicintai oleh pengguna.
Bagaimanapun, segera setelah mulai dijual di China, sebuah blog berbahasa China berhasil mendapatkannya dan membongkar seluruhnya untuk menunjukkan kepada kita setiap detail kecil.

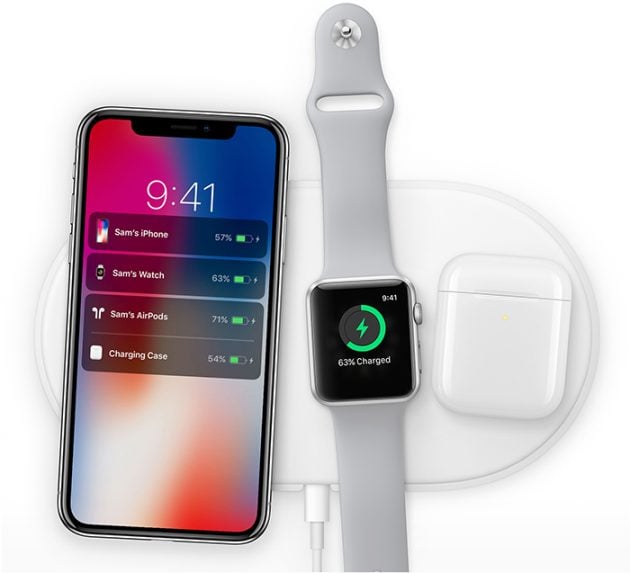

Tapi mari kita mulai dengan desain konsep, yang seperti beberapa dari Anda tahu terinspirasi oleh pengisi daya nirkabel AirPower Apple, produk yang telah terpental selama bertahun-tahun dan tidak pernah dirilis oleh merek Amerika, yang seharusnya memungkinkan kami untuk mengisi daya beberapa perangkat di pada waktu yang sama dan dalam posisi apa pun.
Sekarang, tanpa basa-basi lagi, mari kita lihat lebih dekat pengisi daya Xiaomi.

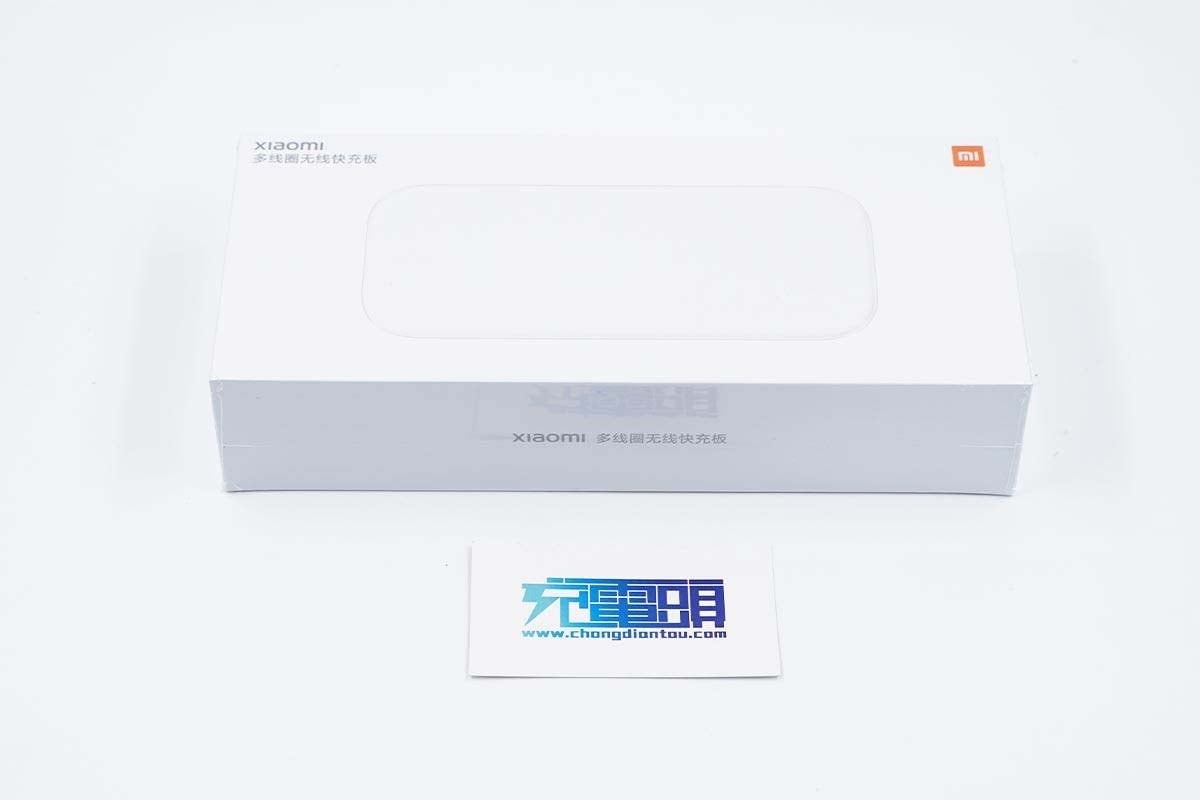

Pengisi daya nirkabel hadir dengan kemasan putih, dengan logo Xiaomi dan nama basis pengisian cepat nirkabel multi-koil tercetak di bagian atas.

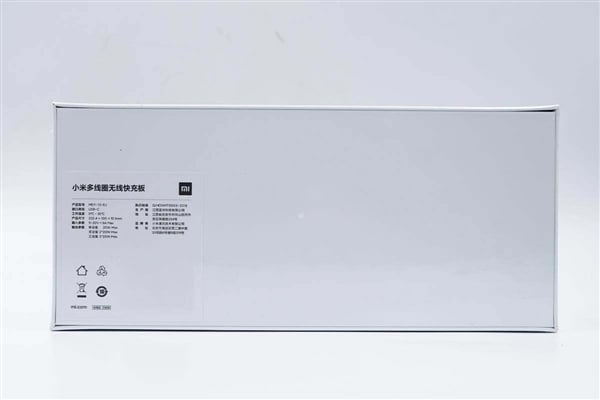

Di kiri bawah belakang paket ada stiker dengan semua parameter produk.

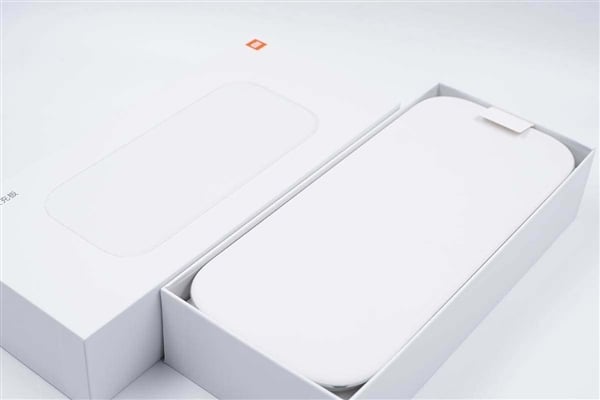

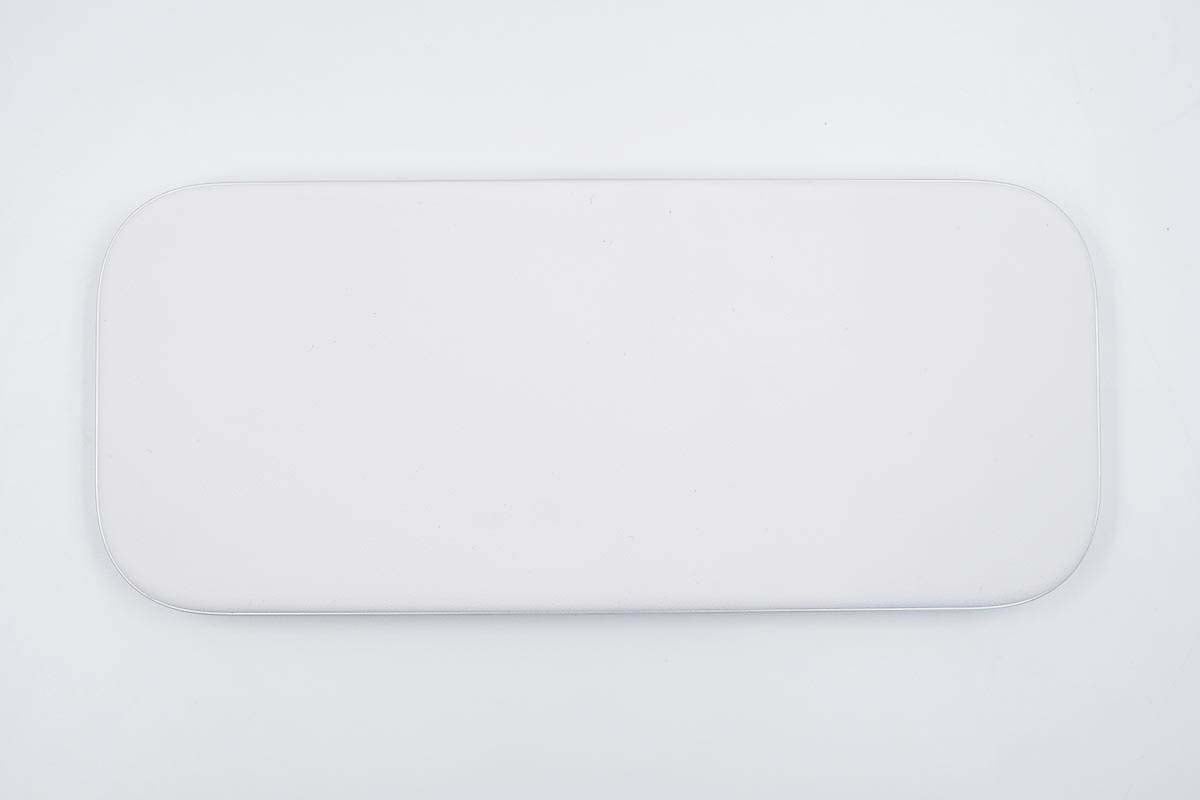

Buka paketnya kita langsung melihat Multi-coil Xiaomi Mi Wireless Charging Pad di bagian atas, salah satu ujungnya memiliki pegangan yang nyaman untuk mengekstrak alas pengisian.

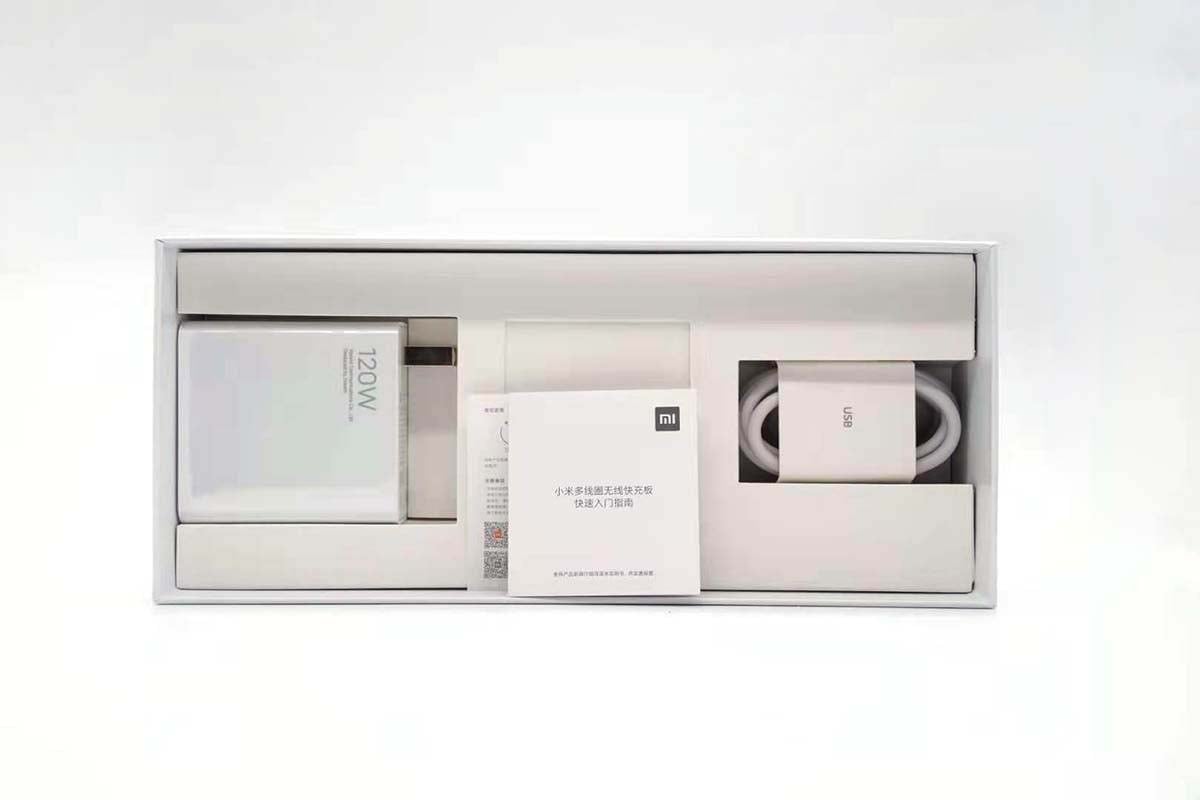

Di bawah kartu kami menemukan kabel pengisi daya dan stopkontak dengan daya 120W, serta instruksi lain dan berbagai sertifikat.
Pengisi daya yang disertakan dalam kotak adalah pengisi daya cepat 120W yang sama dengan Mi 10 Extreme Commemorative Edition (Mi 10 Ultra).
Parameter pengisi daya dinding 120W meliputi:
- Model: MDY-12-ED
- Masukan: 100-120V ~ 50 / 60Hz 1,7A
- Keluaran: 5V3A, 9V3A, 11V6A, 20V4.8A
- Masukan: 220-240V ~ 50 / 60Hz 1,7A
- Keluaran: 5V3A, 9V3A, 11V6A, 20V6A
Kami juga mengetahui bahwa produk tersebut telah lulus sertifikasi 3C dan sertifikasi Qualcomm QC3.0.

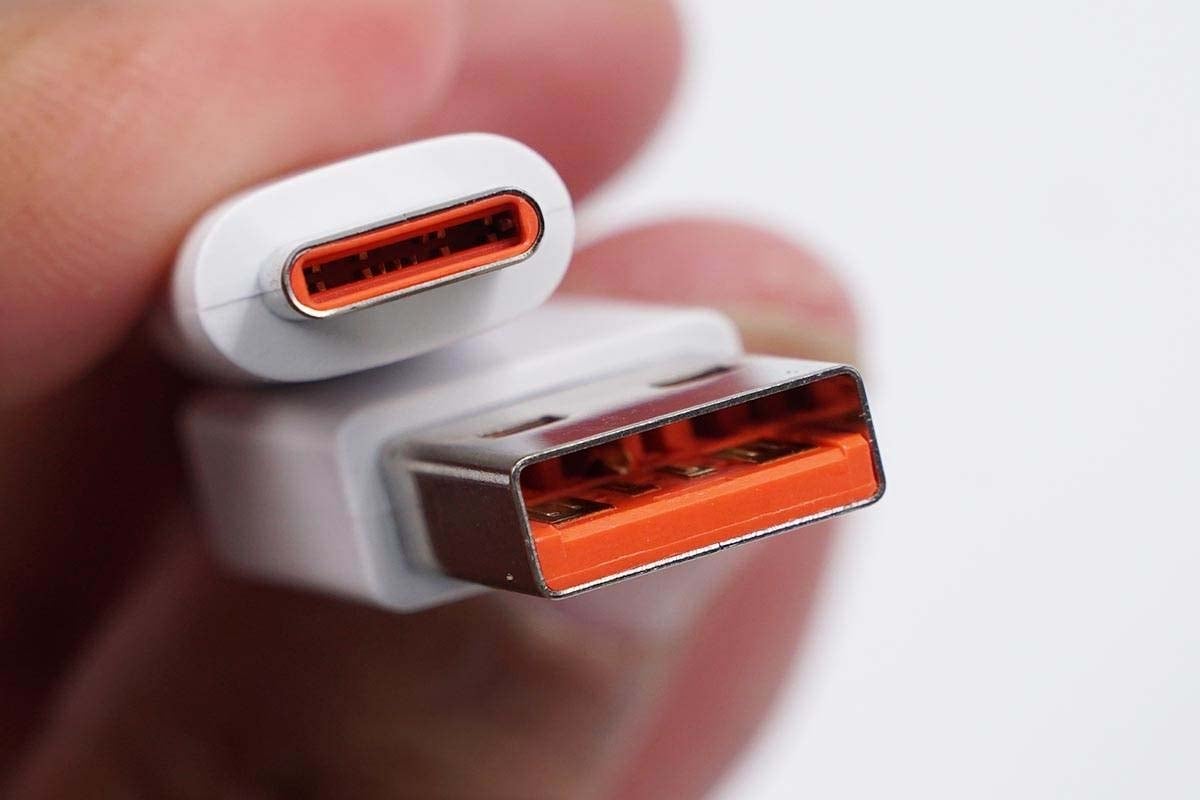

Kabel yang disertakan adalah USB Type-A ke USB Type-C dan mendukung aliran arus maksimum 6A.
Kembali ke basis pengisian nirkabel multi-koil Xiaomi, yang satu ini tampaknya terbuat dari bahan silikon, dengan cangkang bawah paduan aluminium dan bingkai plastik PC.

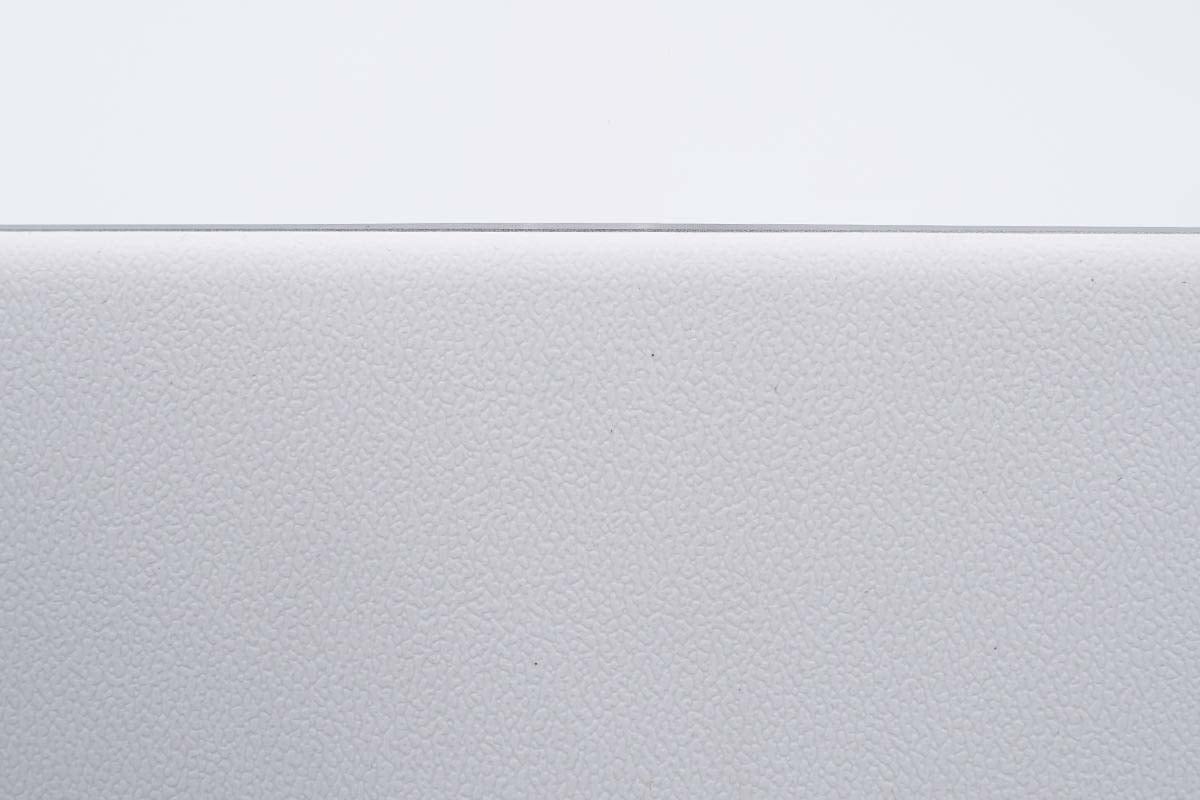

Pada foto di atas kita bisa melihat permukaan atas dari dekat dengan hasil akhir yang sangat mirip dengan kulit.

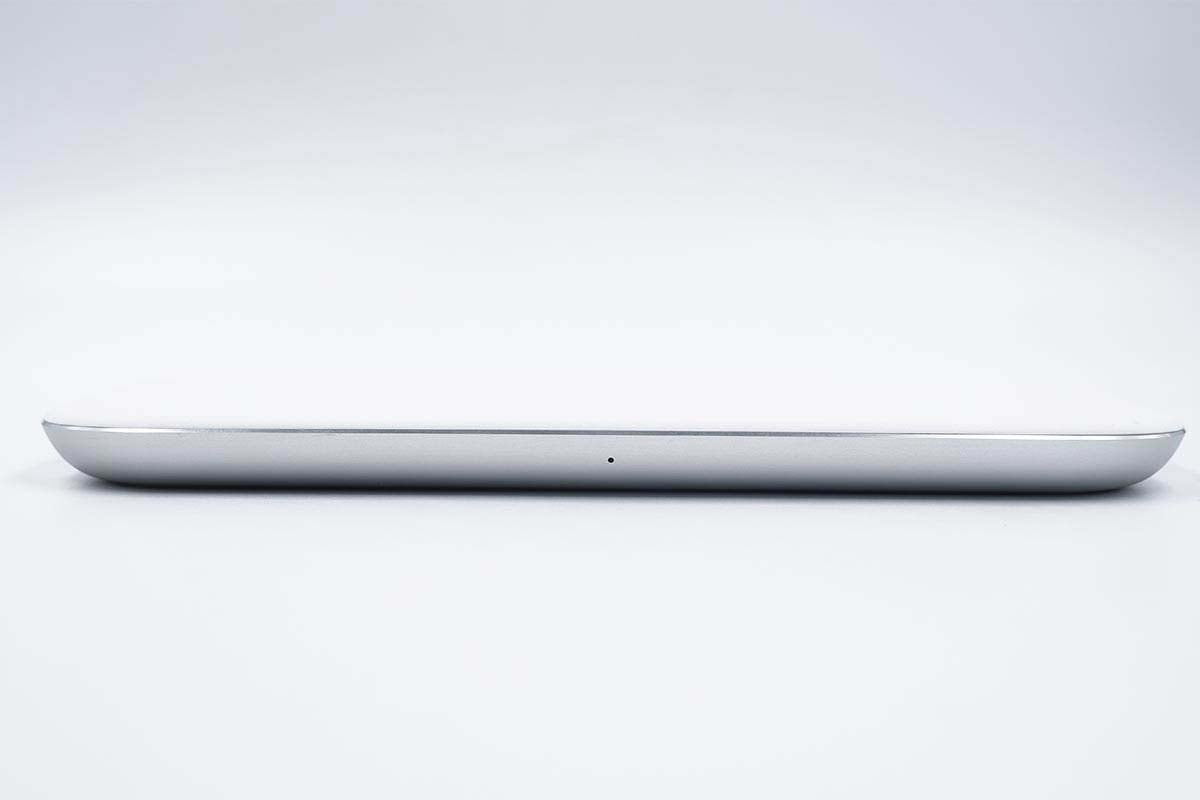

Bagian bawah justru didesain dengan permukaan melengkung, yang dari samping menyerupai perahu.

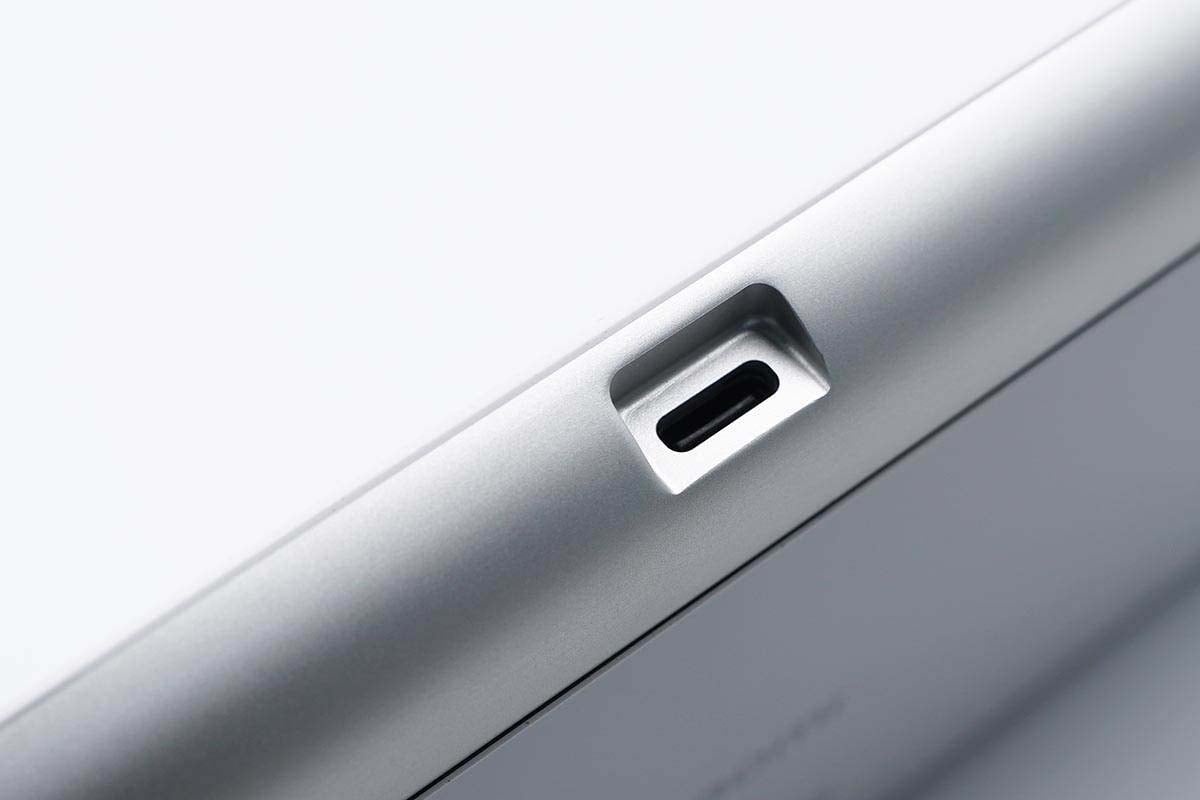

Selalu di samping kami melihat adanya indikator LED, sedangkan di sisi lain, atau bagian belakang, kami menemukan port daya USB Type-C dengan penutup karet untuk menghindari kemungkinan gangguan dan lekukan untuk koneksi yang lebih stabil.
Terakhir, ada bantalan non-slip besar di bagian bawah, merek Xiaomi dicetak di tengah dan parameter produk dicetak. Ini termasuk:
- Model: MDY-13-EJ
- Kategori antarmuka: USB-C
- Suhu kerja: 0 ℃ -35 ℃
- Ukuran produk: 232,4 * 100 * 15,1mm
- Parameter masukan: 9-20V, 6A maks
- Parameter keluaran: satu perangkat: maks 20W
- Perangkat ganda: 2 * 20W maks
- Tiga perangkat: maks 3 * 20W
- Total daya: maks 60W

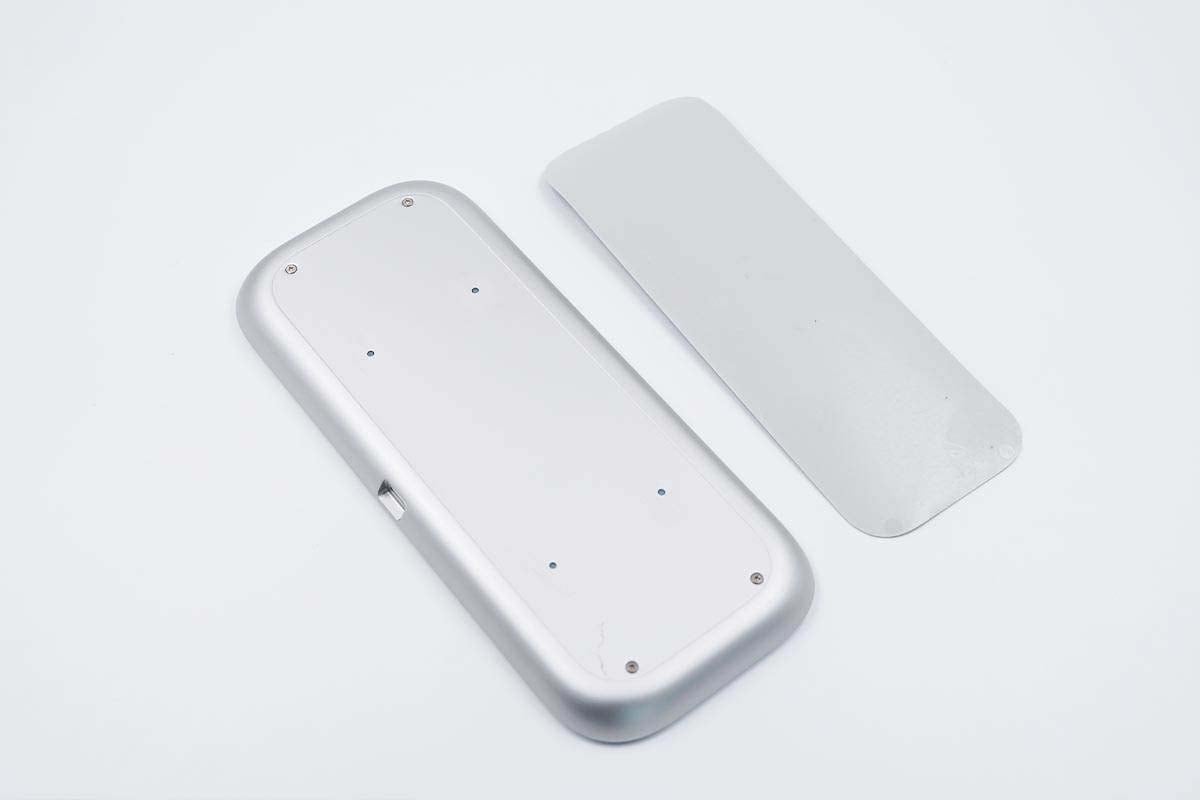

Sekarang mari kita pergi ke pembongkaran perangkat yang sebenarnya yang dimulai dengan melepas bantalan anti-selip yang lebih rendah. Penutup bisa dibuka dengan melepas keempat sekrupnya.

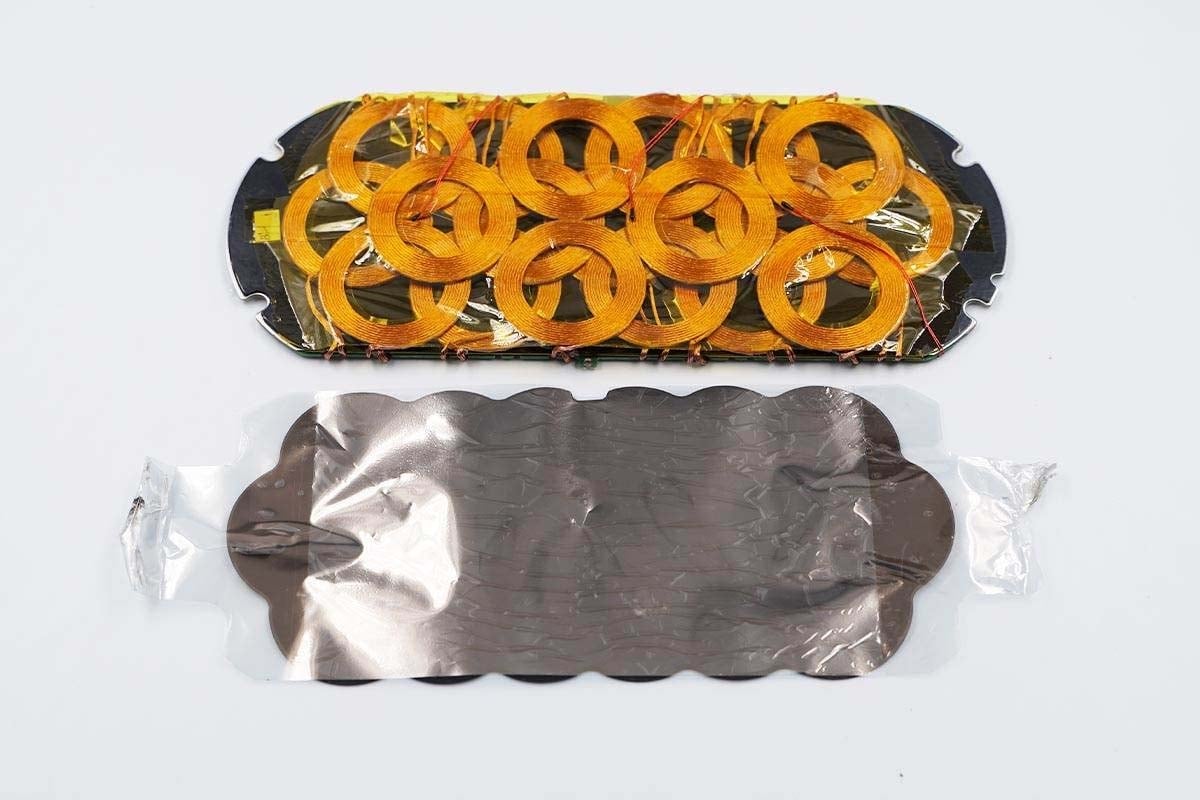

Setelah pengisi daya nirkabel dibuka, kami melihat penutup dengan film pembuangan panas grafit untuk mengurangi kenaikan suhu lokal.

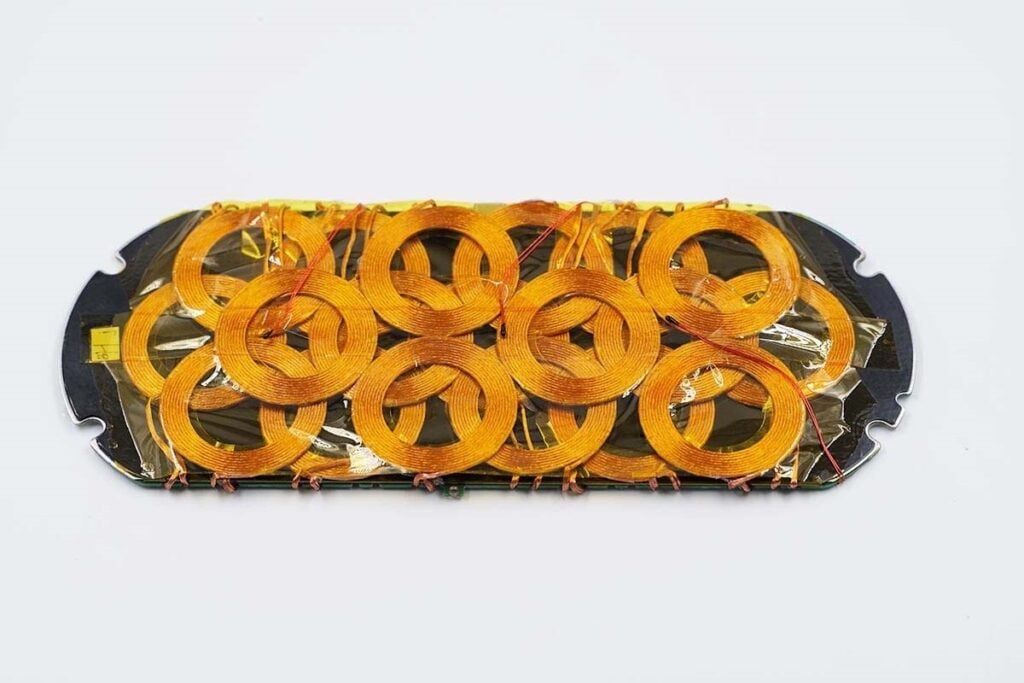

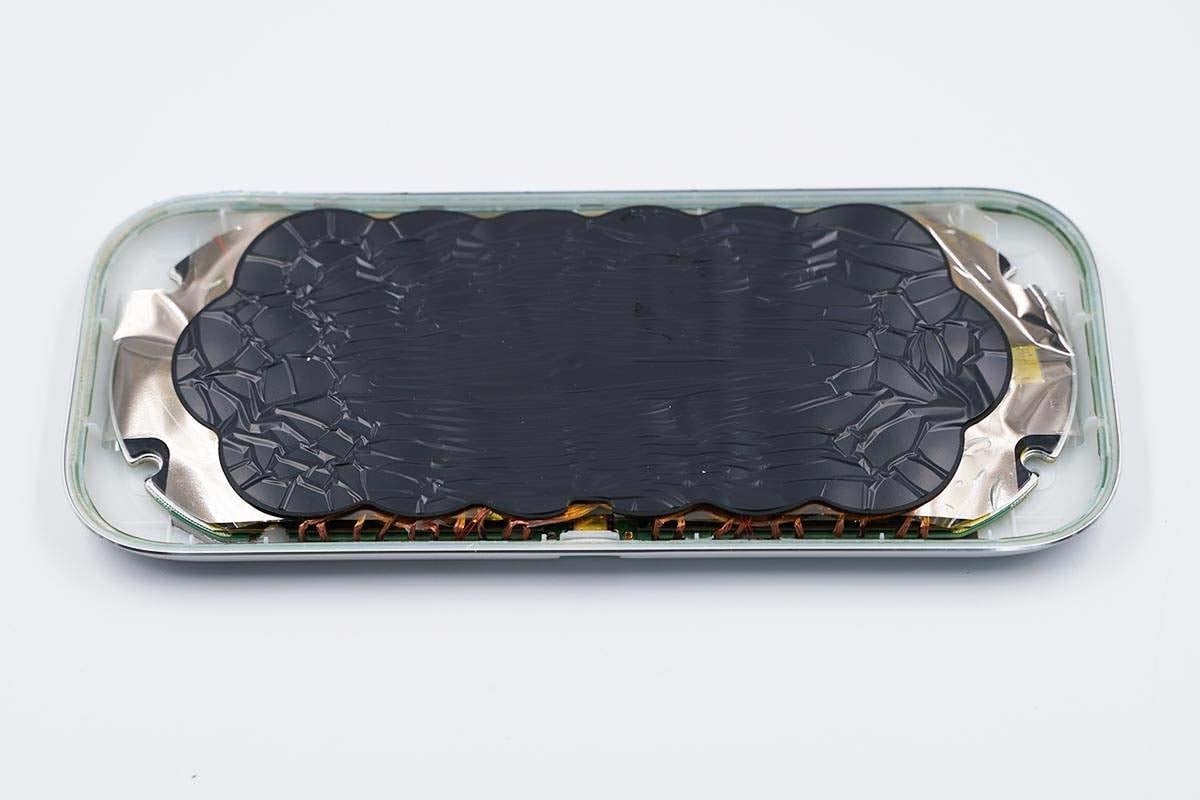

Film grafit dibungkus dengan film plastik isolasi dan 19 gulungan di bawahnya juga ditutup dengan pita isolasi tahan suhu tinggi.
Kumparan dasar pengisian dibagi menjadi tiga tingkat dan disusun dalam bentuk segitiga. Ada 7 gulungan di lapisan bawah dan 6 gulungan di lapisan tengah dan atas.

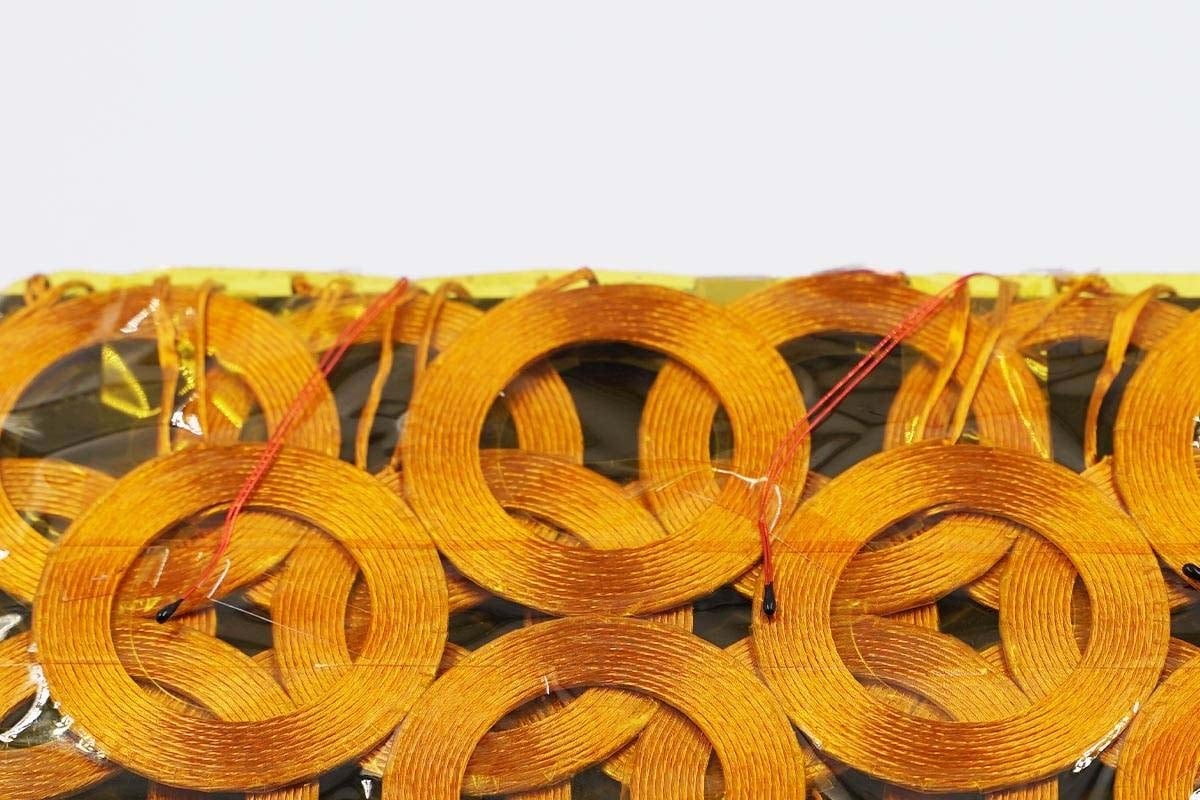

Ada juga termistor pada kumparan untuk mendeteksi suhu. Gulungan yang dipasang dengan selotip dua sisi.

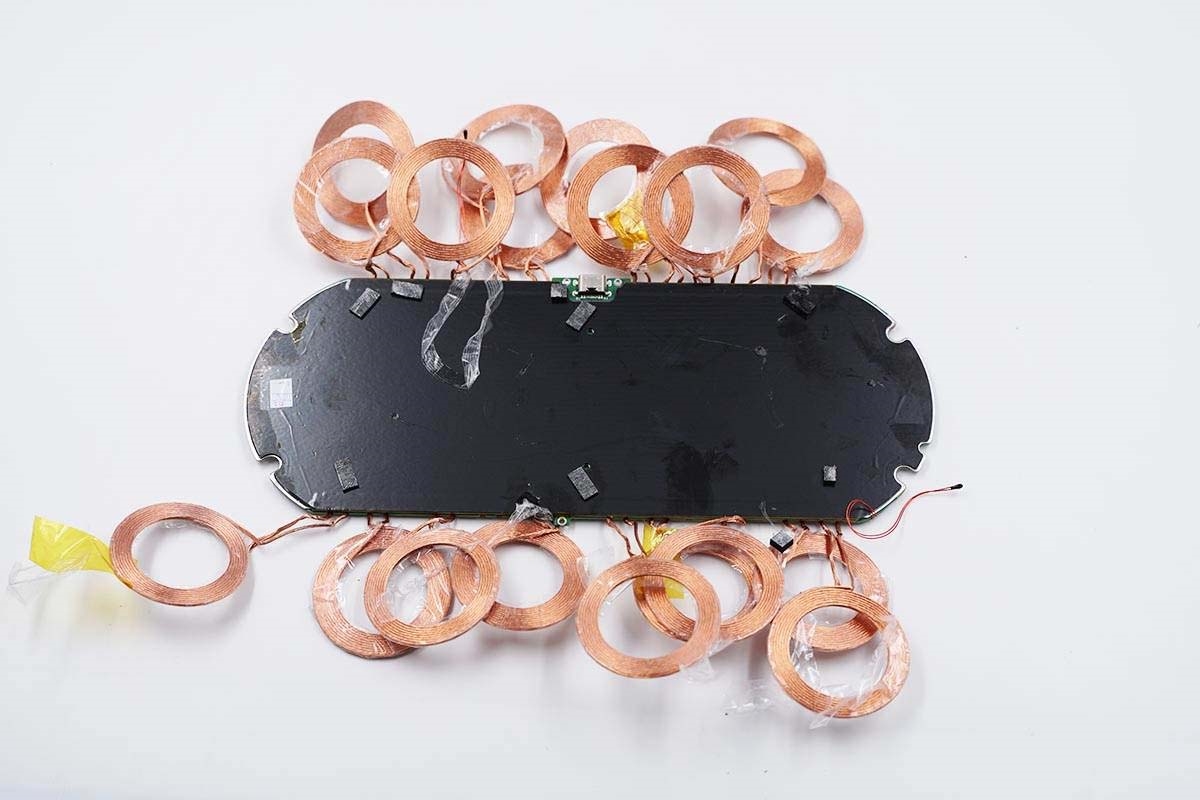

Di bawah kumparan ada lembaran konduktif magnetik, lapisan aluminium yang meresap dan sirkuit tercetak.

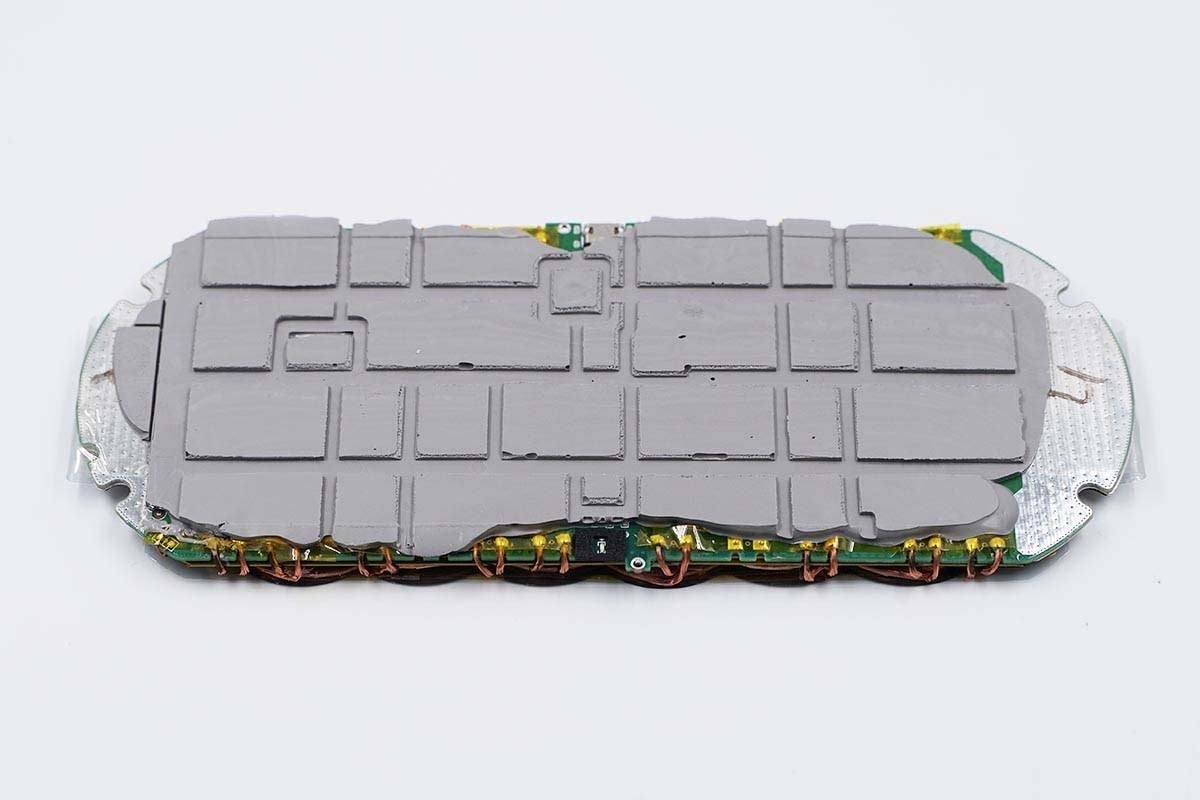

Terakhir, bagian belakang papan sirkuit dilapisi dengan gel silika konduktif termal, yang digunakan untuk menghilangkan panas dari komponen sirkuit.
Apa yang harus dikatakan, pembongkaran tersebut menegaskan bahwa Xiaomi Mi Wireless Multi-Coil Charging Pad adalah produk yang benar-benar istimewa dan yang tersisa hanyalah memberi selamat kepada Xiaomi karena berhasil di mana bahkan Apple telah gagal.
